في عصر التصنيع الإلكتروني الآلي اليوم، تعمل طابعة الاستنسل الموجودة على خط Surface Mount Technology (SMT) بمثابة "البوابة الأولى" المهمة لتجميع المكونات-عالية الدقة. وفقًا لإحصائيات الصناعة، فإن أكثر من 60% إلى 70% من عيوب تجميع SMT تنشأ من طباعة معجون اللحام الرديئة. السبب الجذري لفشل الطباعة هذا هو دائمًا تقريبًا تراكم بقايا معجون اللحام في الجزء السفلي من الاستنسل والفتحات المسدودة.
لضمان معدل إنتاجية مرتفع لكل ثنائي الفينيل متعدد الكلور، يعد تنظيف استنسل SMT بكفاءة ومنهجية روتينًا يوميًا أساسيًا على أرضية المصنع. واليوم، ومن منظور خط إنتاج-عالي الكفاءة، نقدم لك دليلًا عمليًا خطوة بخطوة-بخطوة- لتنظيف طابعات الاستنسل SMT.
لماذا يعد تنظيف طابعة الاستنسل أمرًا بالغ الأهمية؟
أثناء عملية الطباعة، عندما تتحرك الممسحة ذهابًا وإيابًا، يتم ضغط كمية صغيرة من عجينة اللحام للخارج وتبقى على الجانب السفلي من الاستنسل. إذا تركت دون علاج، فإن هذا المعجون المتبقي يؤدي إلى تأثير الدومينو لمشاكل الإنتاج:
- التجسير:يتم نقل عجينة اللحام الموجودة في الجزء السفلي من الاستنسل إلى المناطق غير الموجودة في اللوحة الإلكترونية (PCB) التالية-، مما يتسبب في حدوث دوائر كهربائية قصيرة.
- لحام غير كاف:يجف معجون اللحام داخل فتحات الاستنسل، مما يمنع تحرير العجينة اللاحقة.
- كرات اللحام:تتناثر كرات اللحام المجهرية وتبقى على سطح اللوحة، مما يؤدي إلى مخاطر كهربائية محتملة بعد اللحام بإعادة التدفق.
- ولذلك، فإن الحفاظ على سطح الاستنسل الأصلي هو الأساس المطلق للتخلص من عيوب اللحام-.
اتصل بنا للحصول على عينة مجانية!

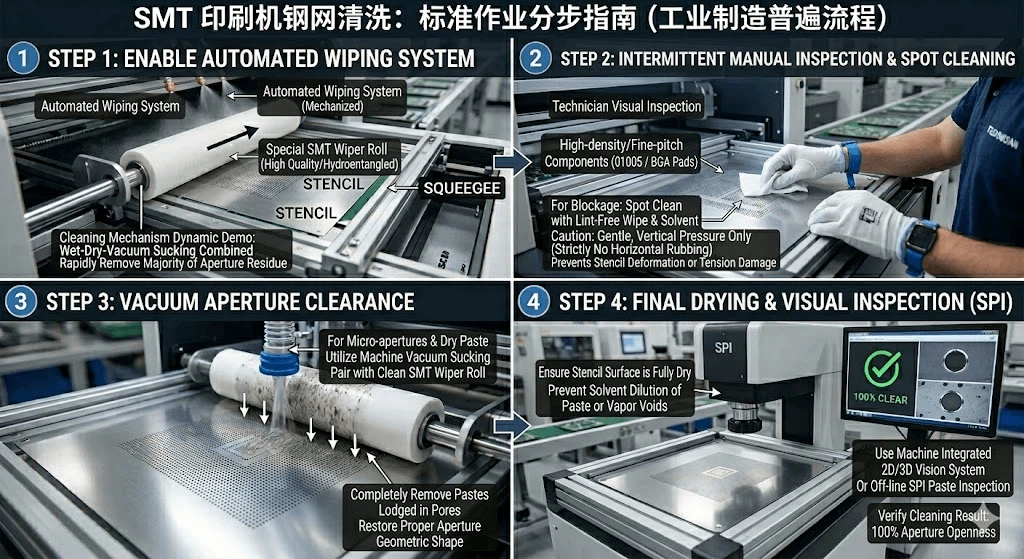

تنظيف استنسل SMT: خطوة-بواسطة-إجراءات التشغيل القياسية
فيما يلي عملية التنظيف الآلية واليدوية القياسية المعتمدة على نطاق واسع في التصنيع الصناعي:
الخطوة 1: تفعيل نظام المسح الآلي
طابعات الاستنسل SMT الحديثة تأتي مجهزة بأنظمة التنظيف الرطب/الجاف الأوتوماتيكية. أثناء الإنتاج، يقوم الجهاز تلقائيًا بتشغيل آلية التنظيف بناءً على عدد طباعة PCB المحدد مسبقًا (على سبيل المثال، كل 5 إلى 10 لوحات). يقوم النظام برش مذيبات تنظيف الاستنسل المخصصة بالتساوي (إما القائمة على المذيبات أو القائمة على الماء-) من خلال الفوهات. ومن ثم يؤدي ذلك إلى الحصول على-جودة عاليةلفة ممسحة SMTعبر الجزء السفلي من الاستنسل، وتنفيذ مجموعة متزامنة من "مسح مبلل، مسح جاف، فراغ". تقوم هذه الخطوة بمسح غالبية البقايا داخل الفتحات بسرعة.
الخطوة 2: الفحص اليدوي المتقطع وتنظيف البقع
على الرغم من أن الأنظمة الآلية تتسم بالكفاءة العالية، إلا أن الفنيين ما زالوا بحاجة إلى إجراء عمليات فحص بصرية يدوية أثناء عمليات تسليم الورديات أو تغيير المنتج. إذا تم اكتشاف أي انسداد في الفتحات الدقيقة-للمكونات عالية الكثافة- (مثل مكونات 01005 أو وسادات BGA ذات درجة -دقيقة)، يلزم إجراء تنظيف يدوي للبقع باستخدام مناديل خالية من الوبر-مناديل غرف الأبحاث المبللة قليلاً بالمذيبات.
نصيحة خط الإنتاج:عند المسح يدويًا، استخدم ضغطًا لطيفًا عموديًا على طول اتجاه الفتحات. لا تقم أبدًا بالفرك بقوة في الاتجاه الأفقي، حيث قد يؤدي ذلك إلى تشويه الاستنسل أو إتلاف التوتر حول حواف الفتحة.
الخطوة 3: إزالة فتحة الفراغ
بالنسبة للفتحات المجهرية للغاية، قد لا يؤدي مسح السطح وحده إلى إزالة عجينة اللحام المجففة تمامًا من الجدران الداخلية. في هذه الحالة، استخدم ميزة الشفط الفراغي المدمجة-بالطابعة جنبًا إلى جنب مع اللفلفة ممسحة SMTلسحب المعجون المحبوس بعمق داخل الفجوات الدقيقة، واستعادة الشكل الهندسي الدقيق للفتحة.
الخطوة 4: فحص التجفيف النهائي ومعجون اللحام (SPI)
بعد التنظيف، تأكد من أن سطح الاستنسل جاف تمامًا. أي مذيب تنظيف متبقي ممزوج في معجون اللحام سيغير من لزوجته، مما يسبب فراغات خطيرة أثناء إعادة التدفق مع تبخر السائل. بمجرد التجفيف، تحقق من نتائج التنظيف عبر نظام الفحص البصري - المدمج بالجهاز (أو جهاز SPI بعد -طباعة) للتأكد من نظافة الفتحات بنسبة 100%.
تجربة المصنع: كيفية اختيار مستهلكات التنظيف الأساسية؟
طوال عملية التنظيف بأكملها، فإن المادة التي تتصل مباشرة بالاستنسل وتتحمل مسؤولية إزالة التلوث هي قماش المسح. باعتبارنا منشأة تصنيع، فإننا نطبق معايير صارمة لمراقبة المواد (تدقيق قائمة مكونات الصنف) عند اختيار المنتجلفة ممسحة SMT:
- بطانة منخفضة جدًا-:الورق العادي أو المواد غير المنسوجة الرديئة-تتساقط الألياف بسهولة. إذا سقطت هذه الألياف على وسادات اللحام، فإنها تتسبب بشكل مباشر في حدوث فراغات في اللحام أو دوائر مفتوحة. يجب أن يكون ورق المسح الممتاز مصنوعًا من مزيج متشابك مائي عالي النقاء-من البوليستر ولب الخشب.
- قدرة امتصاص ممتازة وقوة قفل:يجب أن يمتص القماش المذيبات ومعجون اللحام المخفف ويحبسه بسرعة، بدلاً من مجرد تلطيخ البقايا بالتساوي على سطح الاستنسل.
- قوة الشد العالية وحماية البيئة والتنمية المستدامة:في ظل سرعة الجر العالية-للأعمدة الميكانيكية الآلية، يجب ألا تتمزق أو تتآكل اللفة أبدًا. بالإضافة إلى ذلك، فإنه يتطلب خصائص مضادة للكهرباء الساكنة- ممتازة لمنع الامتزاز الثانوي للغبار الصغير- المحمول بالهواء.
يعتمد تصنيع الإلكترونيات عالية الدقة- دائمًا على تفاصيل العملية التي تبدو بسيطة. تنفيذ سير عمل تنظيف موحد، مقترنًا بالدرجة الصناعية-.لفة ممسحة SMTالمواد الاستهلاكية، مما يقلل إلى حد كبير من وقت توقف الجهاز عن العمل بسبب عيوب الطباعة ويضمن تسليم مجموعات PCB مستقرة وعالية المستوى إلى عملائك.
