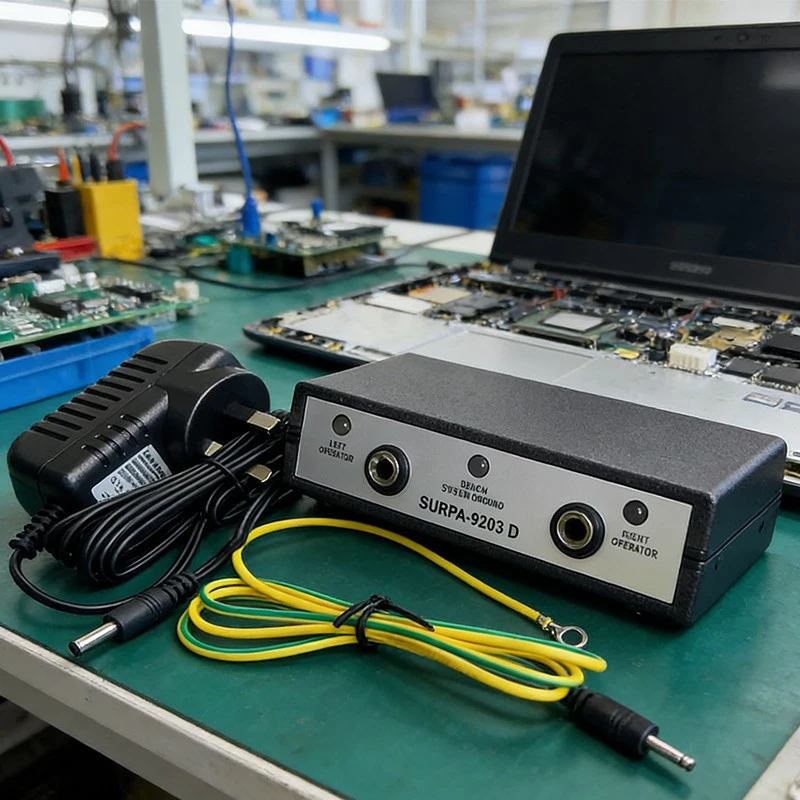

وصف المنتجات
تم تصميم جهازي المراقبة المستمرة للمشغلين لمراقبة مقاومة كل من سطح العمل والمشغل. يأتي مزودًا بمنبه صوتي مدمج ومؤشر LED، يتم تشغيله إما عندما يخرج المشغل أو سطح العمل عن المواصفات، أو ينقطع الاتصال، أو يتم فقدان الأرض. إنه نظام مقاوم ثابت وهو مستمر/لا يذهب. من الضروري وجود نظام مراقبة بدوام كامل لتقليل زمن الوصول على خط التجميع.
تفاصيل المنتجات
مراقبة المحطة المزدوجة-:دعم مشغلين مستقلين (يسار ويمين) من وحدة مدمجة واحدة. مثالية للتجميع جنبًا إلى جنب-بجانب-محطات العمل المشتركة.
مراقبة شاملة للحصيرة:تضمن قناة "BENCH SYSTEM GROUND" المخصصة أن بساط طاولة ESD الخاص بك ينزف بشكل فعال الشحنات إلى الأرض.
الدوائر الدقيقة -المتقدمة:توفر المكونات الإلكترونية-عالية الدقة أوقات استجابة سريعة (< 0.1s) and exceptional resistance to electromagnetic interference (EMI).
فشل-نظام الإنذار الآمن:ومن خلال استخدام مصابيح LED ذات الترميز اللوني-والجرس الانضغاطي-عالي الديسيبل، فإنه يوفر إشعارًا فوريًا في حالة اختراق المسار الأرضي.
المواصفات الفنية
| ميزة | مواصفة |
| نموذج | سوربا-9203D |
| النقاط المراقبة | 2 مشغلين (أشرطة المعصم) + 1 منضدة (حصيرة) |
| جهد التشغيل | 9 فولت - 12 فولت تيار مباشر (يتضمن محول تيار متردد عالمي) |
| أبعاد | 61x58x2 ملم |
| الضميمة | بلاستيك ABS مضاد للكهرباء-الكهربائية الساكنة |
| دقة | +-10% |
| امتثال | أنسي / إسد S20.20، إيك 61340 |
مزايا الحل
1. القضاء على العيوب الكامنة
تحدث العيوب الكامنة عندما يتضرر أحد المكونات بسبب الكهرباء الساكنة ولكنه يجتاز مراقبة الجودة الأولية. من خلال توفيرالمراقبة المستمرة، يلتقط الموديل 9203D الأعطال الأرضية (مثل حزام المعصم غير المحكم) لحظة حدوثها، مما يمنع البضائع التالفة من مغادرة منشأتك.
2. كفاءة المساحة والتكلفة
تتطلب الإعدادات التقليدية شاشتين منفصلتين لاثنين من الموظفين. يقوم SURPA-9203D بدمج هذا في وحدة واحدة، مما يقلل من تكاليف الأجهزة بنسبة 100%50%وتنظيف فوضى الكابلات في محطة العمل.
3. تدقيق-الوثائق الجاهزة
المراقبة المستمرة هي "المعيار الذهبي" لعمليات تدقيق البيئة والتنمية المستدامة. إن تنفيذ 9203D يثبت لعملائك والمدققين أن منشأتك تحافظ على أعلى مستوى من انضباط التحكم الثابت.
التطبيقات
خطوط SMT عالية الحجم-:الحماية في الوقت الفعلي-أثناء اللحام اليدوي ووضع المكونات.
جمعية أشباه الموصلات:ضمان التأريض المستمر في بيئات غرف الأبحاث.
الفضاء والدفاع:حيث تكون الموثوقية "صفر-فشل" مطلوبة بموجب متطلبات العقد الصارمة.
مختبرات الأبحاث المشتركة:توفير حل تأريض مرن للعديد من الفنيين على مقعد واحد.
جدول منطق المؤشر
| حالة الصمام | إنذار مسموع | معنى |
| 🟢 أخضر (صلب) | صامت | آمن.يتم تأريض جميع الأنظمة بشكل صحيح. |
| 🔴 أحمر (وامض) | صافرة / صفارة | عيب.المسار الأرضي مكسور أو المقاومة عالية جدًا. |
| لا ضوء | لا يوجد صوت | إيقاف التشغيل.تحقق من اتصال محول التيار المتردد. |
قائمة التعبئة
- سوربا-9203Dوحدة المراقبة ×1
- محول طاقة تيار متردد/تيار مستمر(خيارات الولايات المتحدة/المملكة المتحدة/الاتحاد الأوروبي/الاتحاد الأفريقي) ×1
- سلك أرضي للنظام أصفر/أخضر x2
- أفسدx2
- تعليمات x1
الأسئلة المتداولة (الأسئلة الشائعة)
س: هل يمكنني استخدام هذا مع ماركات مختلفة من أحزمة المعصم؟
A:نعم. تتميز الوحدة بالمعاييرمقابس أحادية مقاس 3.5 ملم، مما يجعلها متوافقة تقريبًا مع جميع أحزمة المعصم ذات السلك-المفردة-الاحترافية.
س: ما الذي يطلق إنذار "BENCH SYSTEM GROUND"؟
A:يتم إطلاق الإنذار إذا تجاوزت المقاومة بين الشاشة والأرض (عبر السجادة) حدود الأمان. يحدث هذا عادةً بسبب أداة التأريض السائبة أو سطح السجادة الملوث.
س: هل من الآمن للمشغلين إذا كان هناك زيادة في الطاقة؟
A:قطعاً. تم تصميم الوحدة بحواجز أمان-عالية المقاومة لضمان عدم وصول أي تيار ضار إلى المشغل عبر حزام المعصم.
